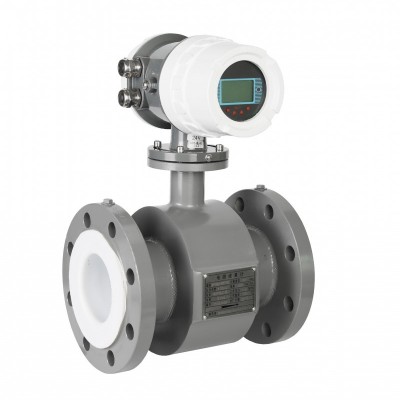

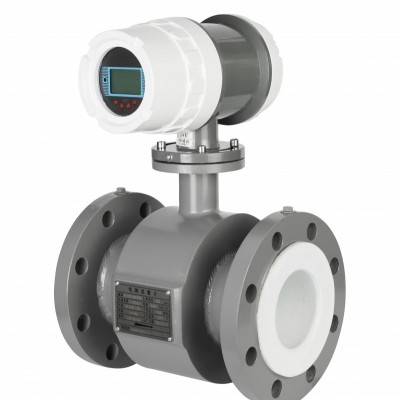

SHE电磁流量计是一种电磁感应式流量仪表，由传感器和智能信号转换器组成。能测量导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
仪表型号 | SHE1法兰式安装、SHE2插入式安装 |
精度等级 | 0.3级、0.5级（流速≥0.5m/s）、1.0级（流速＜0.5m/s） |
口径 | DN15 ～ DN2000 |
供电电源 | 标准型：二线制24VDC供电 |
交流型：交流220VAC供电 | |
输出信号 | 模拟输出：4-20mA标准电流信号输出 |
HART输出：4-20mA标准电流信号输出叠加HART | |
RS485 通讯 RS232 通讯 | |
显示方式 | 双排液晶显示瞬时流量、累积流量 |
防护等级 | 一体式：IP65、IP67 |
分体式：传感器IP68、转换器IP65 | |
防爆等级 | 隔爆型ExdⅡCT6 |
测量管内衬材质 | PTFE（聚全氟乙丙烯、聚四氟乙烯），P0（聚稀烃），PUR（聚氨酯） |
电极材质 | 316L、Hc（哈氏合金c）、Hb（哈氏合金b）、Ti（钛）、Ta（钽） |
介质温度 | -20℃～180℃ |
电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：
1. 增加前后直管段的长度
2. 采用一个流量稳定器
3. 减少测量点的截面。
1．对外部环境的要求
1．1．流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施。
1．2．流量计最好安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。
1．3．流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。
1．4．为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。
1．5．流量计安装场所应避免有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。
