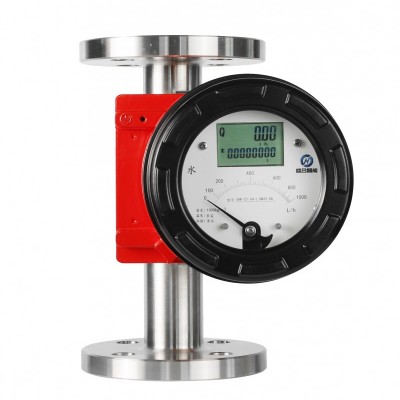

金属管浮子流量计利用流体的动力作用，使浮子在垂直安装的测量管中 顺流向上移动，浮子的位移量与流量的大小成比例。通过磁 传递系统，以不接触方式，将浮子位移量传给指示器直接指示流量的大小。
耐高温耐高压防腐隔爆型转子流量计主要特点：
采用精密压铸铝合金外壳，表面喷塑，利于防腐。
结构简单,安装方便,耐高温
机械指针，现场指示瞬时流量刻度。
与PC机串口连接，通过Windows程序，对仪表进行标定，此功能也可在使用现场实现。
具有上下限位报警功能
对于气体测量，提供了阻尼控制部件
仪表型号 | SHF | |
主体材质 | 304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求 | |
安装形式 | 垂直安装形式，流体流动方向，自下向上 | |
垂直安装形式，流体流动方向，自上向下 | ||
水平安装形式，流体流动方向，自左向右或自右向左 | ||
底侧安装形式，流体流动方向，底进侧出 | ||

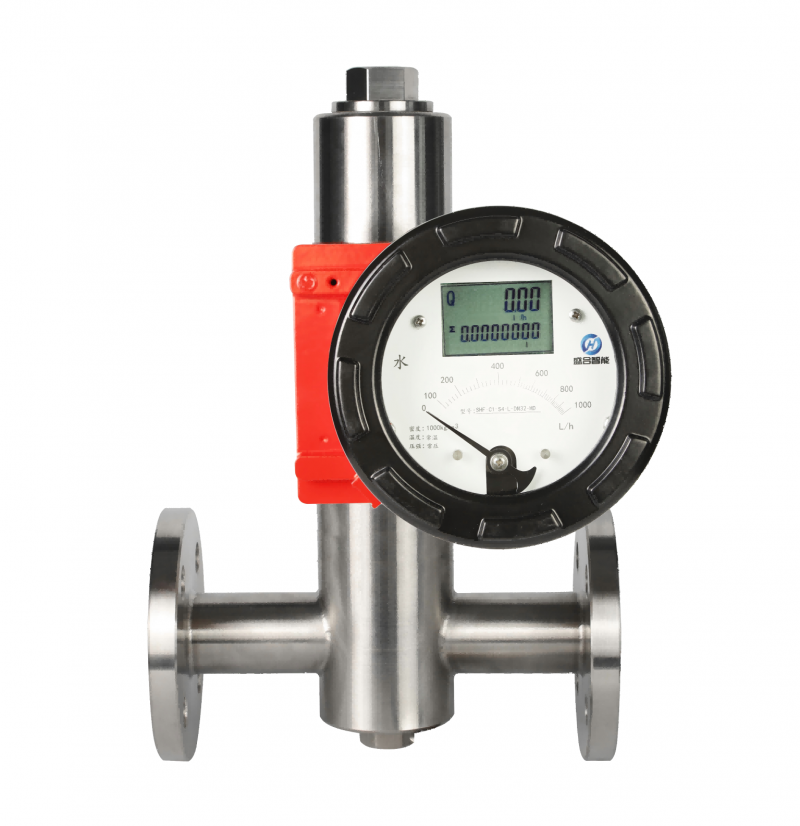

侧侧安装形式，流体流动方向，侧进侧出 | ||
指示器 | 远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 | |
3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 | ||
测量范围 | 下量程 | 1～10L/h水，0～0.7m3/h Air at ATP |
上量程 | 20～200m3/h水，400～4000m3/h Air at ATP | |
介质温度 | 就地型 | -40℃～+300℃ |
远传型 | -20℃～+80℃ | |
环境温度 | 就地型 | -40℃～120℃ |
远传型 | -20℃～50℃ | |
准确度等级 | 就地型 | ±1.5%，±2.0% ，±2.5% |
远传型 | ±1.0%，±1.5%，±2.0% ，±2.5% | |
量程比 | 10：1 | |
防护等级 | IP65 IP67 | |
防爆标志 | ExdⅡCT6 Gb隔爆型 | |
电缆接口 | 隔爆型：1/2”NPT | |
公称压力 | DN15-DN50 4.0Mpa | |
DN80-DN200 1.6.0Mpa | ||
夹套形式 | 保温夹套、冷却夹套 | |
连接形式 | 法兰连接 标准HG/T20592-2009 | |
附件 | 1磁过滤器 2直管段 | |
