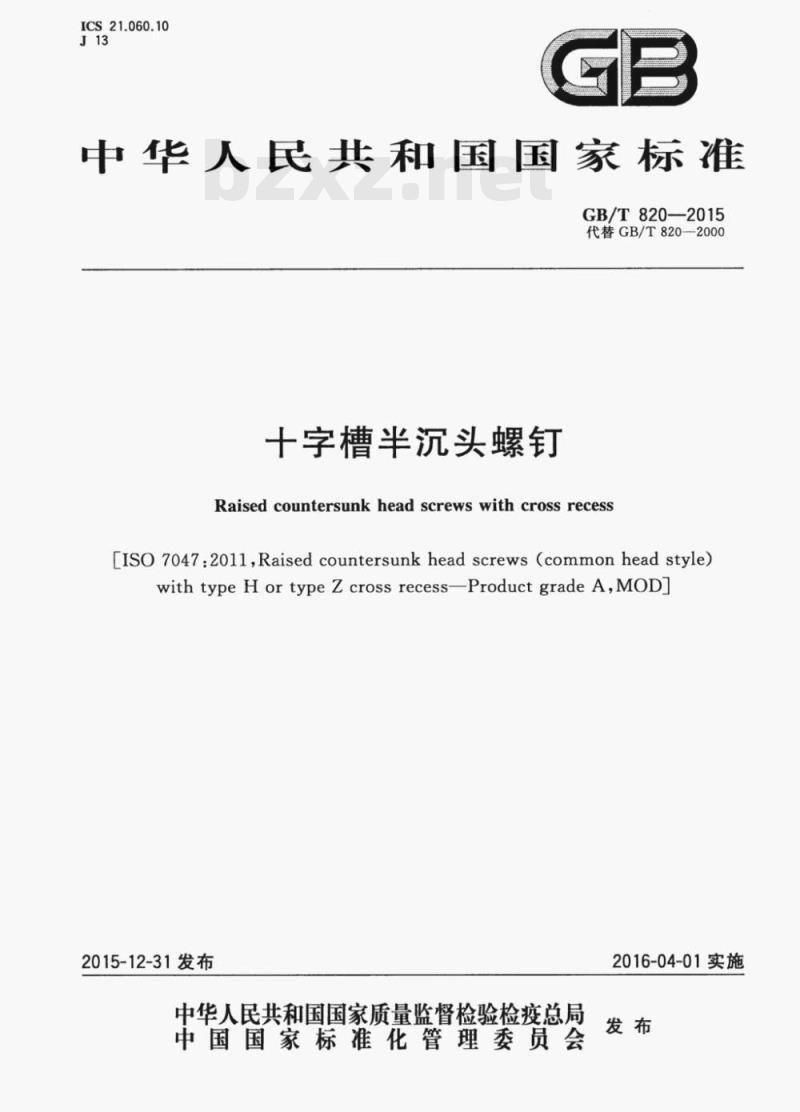

标准号：GB/T 820—2015
标准名称：十字槽半沉头螺钉
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
标准简介：
GB/T 820—2015.
1范围
GB/T 820规定了十字槽半沉头螺钉的型式尺寸、技术条件和标记。
GB/T 820适用于螺纹规格为M1.6~M10,性能等级为4.8、A2-50、A2-70,CU2,CU3和AL4,产品等级为A级的H型和Z型十字槽半沉头螺钉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 90.1紧固件﹑验收检查(GB/T 90.1--2002,ISO 3269:2000,IDT)GB/T 90.2紧固件标志与包装
GB/T 193普通螺纹﹐直径与螺距系列(GB/T 193—2003,ISO 261;1998,MOD)GB/T 944.1螺钉用十字槽(GB/T 944.1——1985,eqv 1SO 4757:1983)
GB/T 1237紧固件标记方法(GB/T 1237-2000,eqv ISo 8991,1986)
GB/T 3098.1紧固件机械性能螺栓,螺钉和螺柱(GB/T 3098.1--2000,idt ISO 898-1,1999)GB/T 3098.6妳紧固件机械性能︰不锈钢螺栓﹑螺钉和螺柱(GB/T 3098.6—2014,ISO 3506-1;2009,MOD)
GB/T 3098.10紧固件机械性能︰有色金属制造的螺栓,螺钉﹑螺柱和螺母(GB/T 3098.10—1993,eqv ISO 8839:1986)
GB/T 3103.1―紧固件公差螺栓、螺钉﹑螺柱和螺母(GB/T 3103.1--2002, ISO 4759-1:2000,IDT)
GB/T 5267.1紧固件﹒电镀层(GB/T 5267.1—-2002,ISO 4042:1999,IDT)
GB/T 5267.2︰紧固件﹐非电解锌片涂层(GB/T 5267.2—2002,ISO 10683,2000,IDT)
GB/T 5267.4﹑紧固件表面处理﹑耐腐蚀不锈钢钝化处理(GB/T 5267,4-—-2009,ISO 16048,2003,IDT)
GB/T 5276紧固件﹐螺栓﹑螺钉﹑螺柱及螺母︰尺寸代号和标注(GB/T 5276—2015,ISO 225;2010,MOD)
GB/T 5779.1紧固件表面缺陷﹐螺栓﹑螺钉和螺柱﹑一般要求(GB/T 5779.1--2000,idt ISO 6157-1,1988)
GB/T 9145普通螺纹︰中等精度、优选系列的极限尺寸(GB/T9145--2003,ISO 965-21998,MOD)
GB/T 16938 紧固件﹐螺栓,螺钉﹑螺柱和螺母通用技术条件(GB/T 16938---2008,ISO 8992,2005,IDT)
3尺寸
螺钉的型式尺寸见图1和表1。
