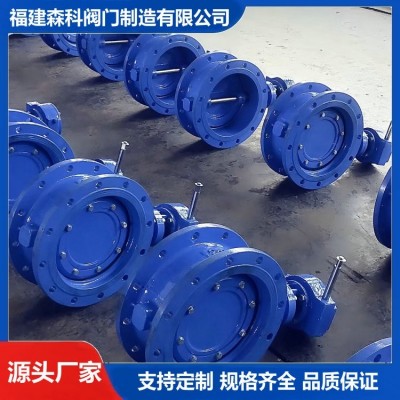

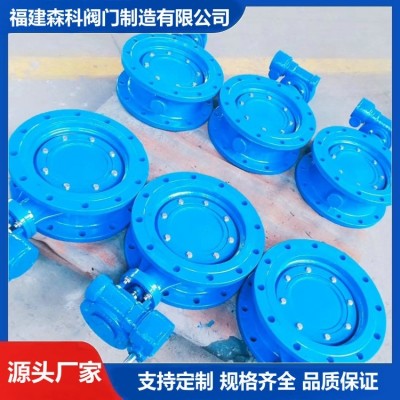

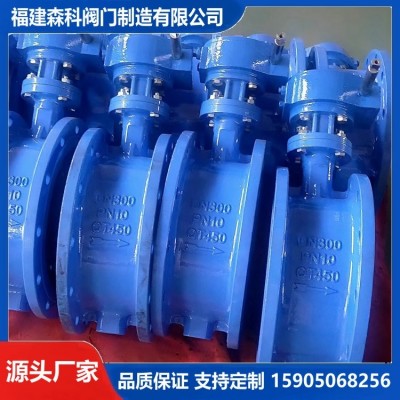

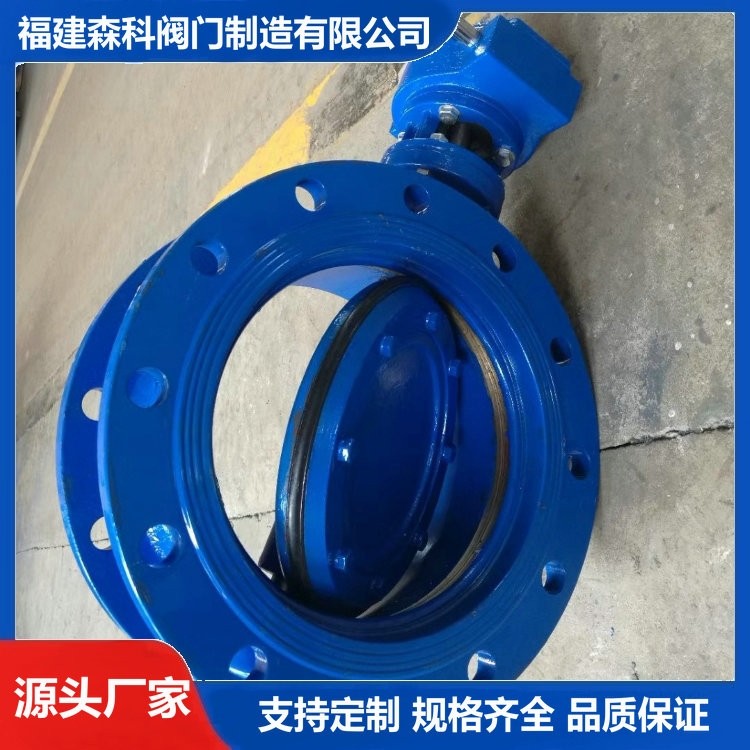

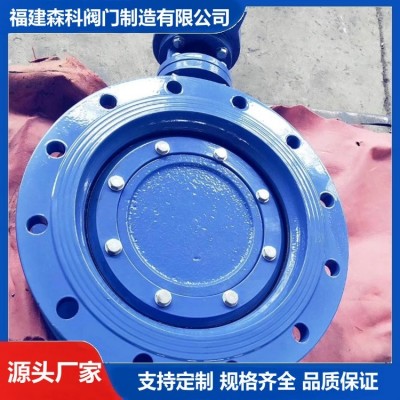

涡轮蝶阀 法兰软密封蝶阀 DN300 D342X-10-16 PN6-PN25
产品概述
D342X涡轮法兰式双偏心软密封蝶阀具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物，且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最JIA效果，D342涡轮法兰式双偏心软密封蝶阀广泛适用于温度≤120℃，公称压力≤2.5MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于单向密封和阀体易锈蚀场合，作调节流量和截流介质。
主要零件材料
零件名称 | 材料名称 |
阀体 | 球墨铸铁QT450-10 |
蝶板 | 球墨铸铁QT450-10 |
密封圈 | NBR橡胶、PTFE |
阀杆 | 2Cr13 |
阀座 | 铜合金、不锈钢 |
主要性能规范
公称通径 | DN(mm) | DN50～DN2000 | |||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | |
密封试验 | 0.66 | 1.1 | 1.76 | ||
低压气密试验 | 0.5～0.7 | ||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||
主要连接尺寸表
| ||||||||
D342X-10Q | ||||||||
公称通径 | 结构长度（标准值） | 连接尺寸（标准值） | ||||||
毫米 | 英寸 | L | H1 | H2 | D | D1 | n-d | |
DN50 | 2 | 108 | 80 | 155 | 165 | 125 | 4-19 | |
DN65 | 21/2 | 112 | 80 | 155 | 185 | 145 | 4-19 | |
DN80 | 3 | 114 | 100 | 173 | 200 | 160 | 8-19 | |
DN100 | 4 | 127 | 110 | 220 | 220 | 180 | 8-19 | |
DN125 | 5 | 140 | 125 | 255 | 250 | 210 | 8-19 | |
DN150 | 6 | 140 | 143 | 258 | 285 | 240 | 8-23 | |
DN200 | 8 | 152 | 170 | 310 | 340 | 295 | 8-23 | |
DN250 | 10 | 165 | 200 | 355 | 395 | 350 | 12-23 | |
DN300 | 12 | 178 | 225 | 380 | 445 | 400 | 12-23 | |
DN350 | 14 | 190 | 253 | 422 | 505 | 460 | 16-23 | |
DN400 | 16 | 216 | 284 | 486 | 565 | 515 | 16-28 | |
DN450 | 18 | 222 | 308 | 497 | 615 | 565 | 20-28 | |
DN500 | 20 | 229 | 335 | 560 | 670 | 620 | 20-28 | |
DN600 | 24 | 267 | 390 | 715 | 780 | 725 | 20-31 | |
DN700 | 28 | 430 | 483 | 782 | 895 | 840 | 24-31 | |
DN800 | 32 | 470 | 543 | 882 | 1015 | 950 | 24-34 | |
DN900 | 36 | 510 | 606 | 925 | 1115 | 1050 | 28-34 | |
DN1000 | 40 | 550 | 655 | 1000 | 1230 | 1160 | 28-37 | |
DN1200 | 48 | 630 | 778 | 1087 | 1455 | 1380 | 32-40 | |
DN1400 | 56 | 710 | 912 | 1350 | 1675 | 1590 | 36-43 | |
DN1600 | 64 | 790 | 1032 | 1475 | 1915 | 1820 | 40-49 | |
DN1800 | 72 | 870 | 1154 | 1670 | 2115 | 2020 | 44-49 | |
DN2000 | 80 | 950 | 1295 | 1780 | 2325 | 2230 | 48-49 | |
注：若用户需用桁架式阀板等特殊要求，订货时请注明 | ||||||||
