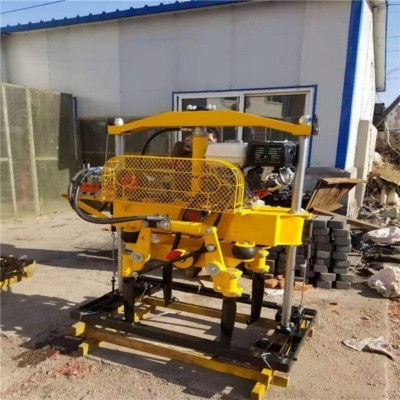

大型铁路设备，内燃式道岔打磨机

微信扫码

内燃道岔打磨机以汽油机为动力源，借助 V 带传动，驱动主轴带动砂轮高速旋转，产生强大的磨削力。操作人员通过转动手轮，经由丝杠、丝母的配合，精准实现砂轮在垂直方向的进给磨削，以控制打磨深度；水平方向的进给磨削，则依靠大车架上小车架灵活的水平移动达成，确保对道岔各部位进行全面且细致的打磨 。

（一）强劲动力输出

（二）灵活精准调节

（三）高效打磨作业

（四）良好适应能力

三、结构设计

由汽油发动机、燃油箱、空气滤清器、点火系统等构成。发动机作为核心动力源，燃油箱为其存储足量燃油，保证长时间作业；空气滤清器确保进入发动机的空气洁净，延长发动机使用寿命；点火系统则精准控制发动机的启动与稳定运行 。

主要包含 V 带传动装置、齿轮传动装置以及丝杠传动装置。V 带将发动机的动力高效传递至砂轮主轴，实现砂轮的高速旋转；齿轮传动用于调节磨头的摆动角度，保障打磨角度的精准控制；丝杠传动负责砂轮在垂直方向的进给运动，通过精确的螺纹配合，实现打磨深度的精确调节 。

核心部件为打磨头与砂轮。打磨头的设计充分考虑了强度与耐磨性，能够稳定支撑砂轮并传递磨削力。砂轮则根据不同的打磨需求，选用合适的材质、粒度与硬度，如棕刚玉砂轮适用于一般钢轨的打磨，白刚玉砂轮则更适合对表面光洁度要求较高的部位，确保打磨效果的同时，保证砂轮的使用寿命 。

走行架采用高强度钢材焊接而成，坚固耐用，底部安装有走行轮，部分机型走行轮采用绝缘设计，防止电流传导影响作业安全，且轮缘较高，方便在轨道上稳定行走，下道后也可在地面推行。调节系统包括用于控制打磨小车横向移动的手柄盘、调整砂轮高度的丝杠手柄以及调节砂轮倾斜度的齿轮调节手柄等，操作人员通过这些装置，能够便捷地对打磨位置与角
